Элемент И-ИЛИ-НЕ (AOI)
ЦепиСреднийArduino Uno

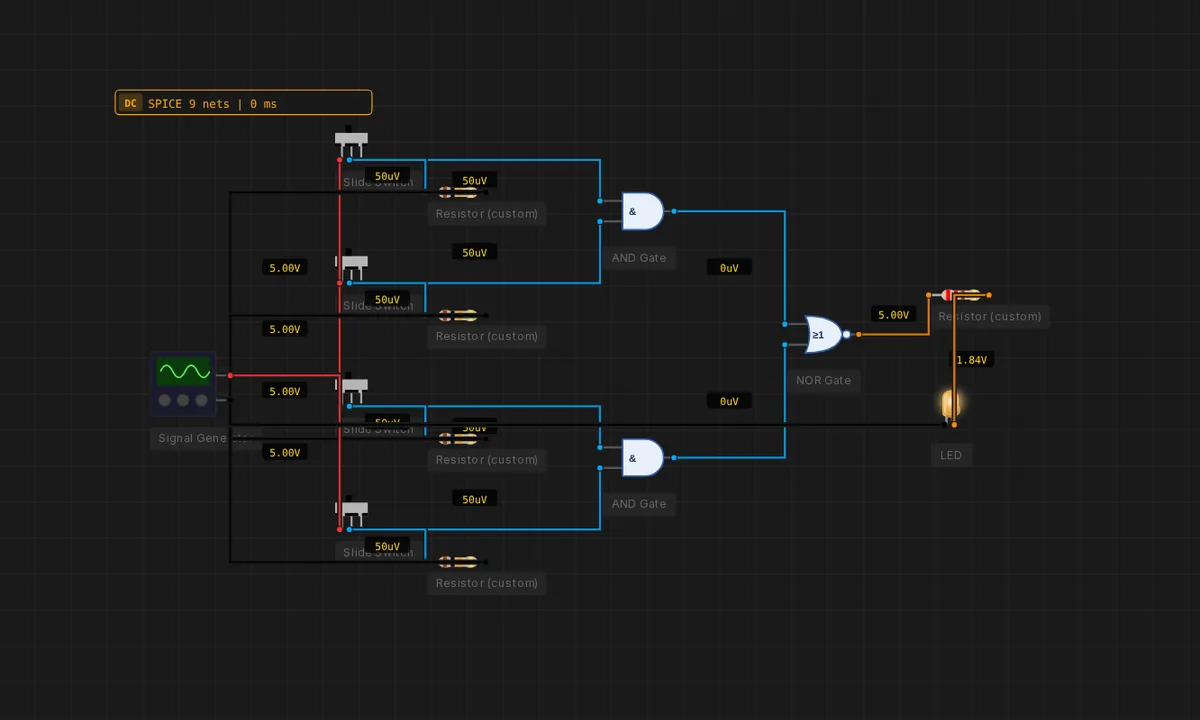

Элемент И-ИЛИ-НЕ (AOI)

Составная ячейка, обычная для библиотек КМОП: два элемента И на входе ИЛИ-НЕ. Выход = НЕ((A·B) + (C·D)). В кремнии быстрее трёх отдельных элементов.

Что вы соберёте

  • ✓Настоящая эмуляция Arduino Uno — по тактам, без единой железки
  • ✓14 деталей на холсте, с которыми можно работать
  • ✓С монитором порта — вывод видно сразу
