1-разрядная ячейка АЛУ (И / ИЛИ / ИСКЛЮЧАЮЩЕЕ ИЛИ / сложение)
ЦепиПродвинутыйArduino Uno

1-разрядная ячейка АЛУ (И / ИЛИ / ИСКЛЮЧАЮЩЕЕ ИЛИ / сложение)

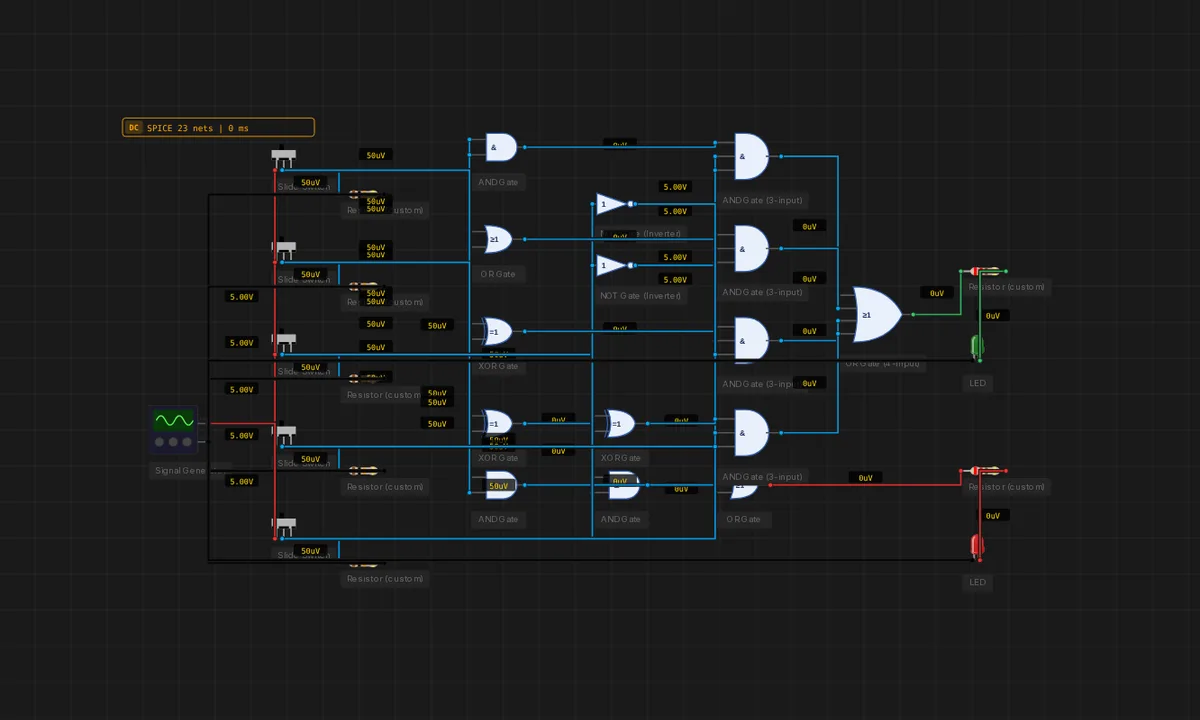

Полноценная однобитная ячейка АЛУ: И, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ и сложение считаются одновременно, а мультиплексор 4 в 1 выбирает, что подать на выход. Цепь переноса разведена так, чтобы ячейки складывались в 32-разрядное АЛУ, как в MIPS.

Что вы соберёте

  • ✓Настоящая эмуляция Arduino Uno — по тактам, без единой железки
  • ✓30 деталей на холсте, с которыми можно работать
  • ✓С монитором порта — вывод видно сразу
